100G\200G Coherent Optical Module

General

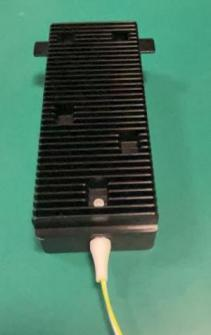

The 10 0G / 20 0G coherent optical module uses a 10 4 - pin CFP2 -MSA electrical connector for connecting the host card.Figure 1-1shows the picture of this module.The optical module consists of three functional parts: TX module, RX module and control module. All the control interface pins are provided by an internal microcontroller. This microcontroller can also be used for modulator control, software management, and alarm / performance event reporting.Figure 1-2shows the block diagram of the 100 G coherent optical module.Features25.3.20 1Features
¡ñ 100G coherent optical module operating up to 112.30 Gbps
¡ñ 200G coherent optical module operating up to 211.45 Gbps
¡ñ PM-QPSK (100G)and PM-16QAM (200G) modulation formats
¡ñ Electrical interfaces CAU-I4
¡ñ CFP MSA Management Interface Specification 2.2 with modifications compliant
¡ñ Near-end / remote-end data loopback
¡ñ Maximum power consumption: 21 W

Application
The 100G\200G coherent optical module is used on the host system for MAN DWDM applications.

Performance Specifications
1.100G Optical Port

100G Optical Port Performance Specifications

Parameter

Value

Network lane, modulation format

PM-QPSK

Optical channels

96

Grid spacing

50 GHz

Frequency range

191.3 to  196.05 THz

Wavelength stability

¡À1.5 GHz

Tx output  power, default

-13 dBm

Tx output power accuracy

¡À1.5 dBm

Output  power during tuning

< -35 dBm

CD tolerance

¡À40 000 ps/nm

DGD tolerance

33 ps

Input power range

0 to -18 dBm

OSNR tolerance£¨ typical£©

12 dB (Rx optical power: -8 to -10 dBm)

Power consumption

Typical:  18 W   Maximum: 20 W



2.200G Optical Port

Parameter

Value

Network lane, modulation format

PM-16QAM

Optical channels

96

Grid spacing

50 GHz

Frequency range

191.3 to 196.05 THz

Wavelength stability

¡À1.5 GHz

Tx output power, default

0 dBm

Maximum output optical power

+5 dBm

Min. Tx output power

-10 dBm

Tx output power accuracy

¡À1.5 dBm

Output power during tuning

< -35 dBm

CD tolerance

¡À10 000 ps/nm

DGD tolerance

22 ps

Input power range

0 to -18 dBm

OSNR tolerance£¨typical£©

19.5 dB (Rx optical power: -8 to -10 dBm)

Power consumption

Typical: 19 W  Maximum:21 W



Electrical Characteristics

1.Power Supply Requirements
The  100G / 200G CFP2 coherent optical module is powered by an independent 3.3 V power supply on the host. All voltages are tested at the connector interfaces.Table 4-2describes the  power supply requirements.

Coherent CFP2 Optical Module Power Supply Specifications

Parameter

Symbol

Min.

Typ.

Max.

Unit

Note

3.3 V DC power supply voltage

VCC

3.2

3.3

3.4

V

¡À5%

3.3 V DC power supply current

ICC

-

-

7.3

A

Note  1 & 2

Power supply noise

Vrip

-

-

2

%p-p

DC - 1 MHz

3

1 - 10 MHz

Power consumption

Pw_class 4

-

18

20

W

Operating   temperature

T

0

-

70

?C

-

Note: The Min. and Max. values apply to the full temperature range at the EOL of the module. Typical values (Typ.) are defined at the BOL of the module, with operating temperature at 25?C and expected power supplied.
Note 1: The maximum current of each pin cannot exceed  1.3 A.
Note 2: The Max. value of Icc is for design reference, and the expected working current cannot exceed Pw_normal/Vcc.

3.3 V LVCMOS Electrical Characteristics
The 3.3 V LVCMOS level of the  hardware control and alarm signal pins described above shall meet the electrical characteristics described in shows the recommended input and output    termination modes for these pins.

3.3 V LVCMOS  Electrical Characteristics

Parameter

Symbol

Min.

Typ.

Max.

Unit

Power supply voltage

VCC

3.2

3.3

3.4

V

Input high voltage

VIH

2

-

VCC+0.3

V

Input low voltage

VIL

-0.3

-

0.8

V

Input leakage current

IIN

-10

-

10

¦ÌA

Output high voltage (IOH   =-100 ¦ÌA)

VOH

VCC-0.2

-

-

V

Output low voltage (IOL =100 ¦ÌA)

VOL

-

-

0.2

V



1.2 V LVCMOS Electrical Characteristics

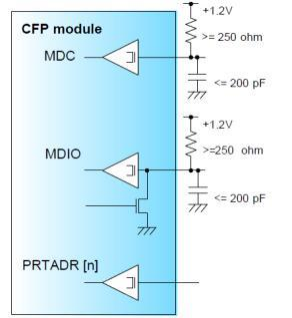

The electrical characteristics of the aforesaid  MDIO pins operating in  1.2 V LVCMOS mode.Figure 4-7shows the recommended input and output termination modes of these pins .

1.2 V LVCMOS Electrical Characteristics

Parameter

Symbol

Min.

Typ.

Max.

Unit

Input high voltage

VIH

0.84

-

1.5

V

Input low voltage

VIL

-0.3

-

0.36

V

Input leakage current

IIN

-100

-

100

¦ÌA

Output high voltage (IOH= -100 ¦ÌA)

VOH

1

-

1.5

V

Output low voltage (IOL =

100 ¦ÌA)

VOL

-0.3

-

0.2

V

Output high current

IOH

-

-

-4

mA

Output low current

IOL

+4

-

-

mA

Input capacitance

Ci

-

-

10

pF

25.3.20 2

Mechanical Specifications

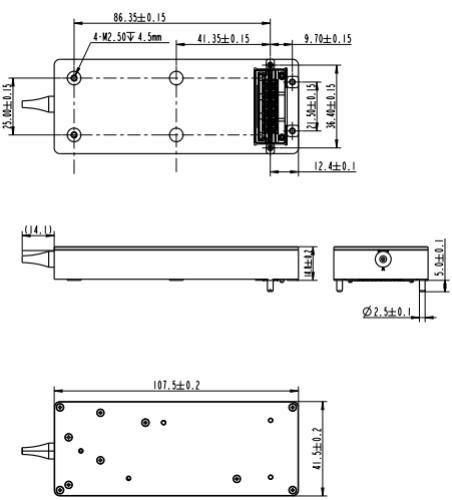

The mechanical dimensions of the 100G coherent optical module . Max. dimensions (L  ¡Á W  ¡Á H):  107.5 mm  ¡Á 41 .5  mm ¡Á 14.8 mm25.3.20 3

Operating Environment

Parameter

Min.

Max.

Unit

Storage temperature

-40

85

?C

Operating case temperature

0

70

?C

Relative humidity, operating(non-condensing)

5

85

%

Relative humidity, operating (short term < 96 hrs,non-condensing)

5

95

%

ESD sensitivity (HBM)

High-speed pins:  1000 Other pins: 2000

V



Model

Model

Description

FTC2-2H-DCO-BIDI

100G Coherent Optical Module
